El uso de sistemas de calidad topográfica es la forma actual de hacer mediciones precisas de movimientos de tierra y hormigonados. El uso de drones sustituye la topografía terrestre habitual.
Se genera documentación visual de seguimiento de la evolución de la obra pudiendo ser utilizada para el control de calidad y de ejecución de esta.
SOLUCIÓN EN EL CASO DE EXCAVACIONES Y CIMENTACIONES
La cubicación de zanjas y hormigonados de cimentación se pueden realizar mediante vuelos de dron frecuentes y a precisión topográfica, con un dron profesional básico ayudándonos de puntos de referencia sobre el terreno capturados con estación total o con un dron dotado de RTK. En casos puntuales de elementos estrechos y de alta profundidad se puede combinar las capturas de dron con capturas manuales sobre el terreno. El resultado final de la captura es un ortomosaico y una nube de puntos.
La medición sobre la nube de puntos se puede realizar mediante un visor de forma manual a partir de los datos capturados. La alternativa actual es el proceso de Scan-To-BIM. Este proceso permite reconstruir el modelo BIM y a partir de este de forma automática extraer las mediciones y generar certificaciones.
Con los mismos datos se podrá contrastar el seguimiento de las especificaciones del proyecto y la detección de desviaciones.
CASO DE USO
En la obra de una nueva instalación ganadera industrial se decidió utilizar un dron operado in situ por un técnico para el control de ejecución de excavaciones y cimentaciones.
Con un simple Mavic 2 con su cámara de serie fue posible realizar las capturas de:
- Ortomosaico, ver siguiente ilustración.

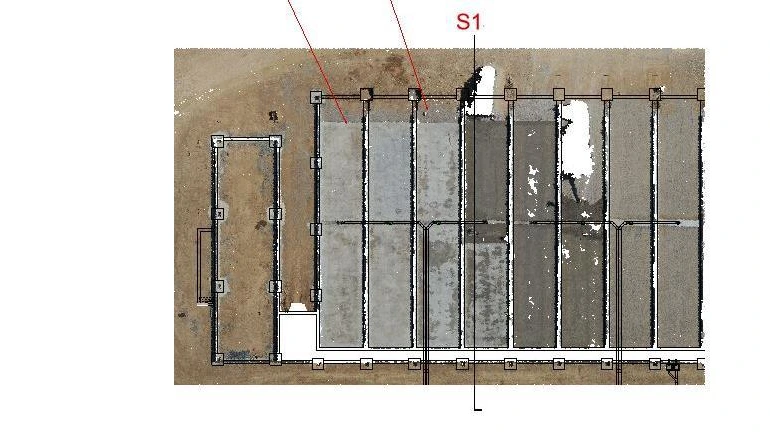

Ilustración 1: Ajuste en planta modelo – nube de puntos.
Con esta imagen georreferenciada y vinculada al modelo BIM se pudo determinar el ajuste topográfico y geométrico del proyecto con la realidad.
- Generación del 3D con fotogrametría. Ver siguiente imagen.

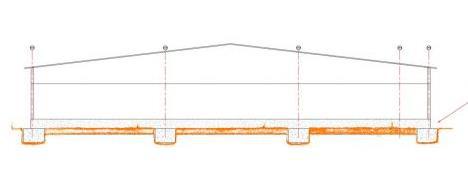

Ilustración 2: Ajuste en sección modelo – nube de puntos.
Como se observa el ajuste de las excavaciones de cimentaciones es completo.
